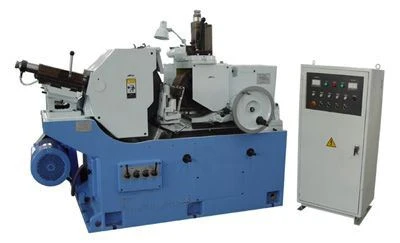

Se machin nan itilize pou mas-pwodwi pati silendrik, pati bag nan chemen an nan centerless nan manje. Epi li kapab tou itilize pou fanm k'ap pile pati kòn ak flanbo mwens pase 1∶20 ak bòdi pati wotasyonèl nan chemen an nan centerless nan-manje. Epitou ka semi-otomatik nan-manje sik fanm k'ap pile dwe te pote soti. Ba long ak mens ka nan tè apre machin nan te ekipe mekanis loading (lòd espesyal).
Mwen Konfigirasyon machin & karakteristik
1. Manje wheelhead ak reg. Tèt rou tou de ka deplase. Layout la se pwosè pou yo te ekipe mekanis a loading.
2. GW. file koton ak RW. file koton yo tou de estrikti a doub-sipòte ak milti-dinamik presyon BEARINGS ki wile grese pa lwil oliv irezistib irezistib. Li kapab itilize pou presizyon ak segondè-loading machin.
3. fanm k'ap pile Whee leth nan adopte sou-woulib plastik sifas la. Bon anti-Vibration ak sansib mikwo-manje.
4. Se machin lan kontwole pa PLC. AC. Sèvè motè kondwi gri an. Mosyon tèt rou nan konpansasyon manje, ak rapidman deplase. Motè a kite kondwi GW la. mosyon Dresser nan manje ak konpansasyon. Epi tou li machin nan gen fonksyon yo nan konpansasyon kwonometre ak abiye.
5. Varyè devwa AC. motè kontwole reg. vitès wou steplessly.
6. Kliyan ka chwazi espesyal te bay lòd chaje / dechaje mekanis pou mete ann aplikasyon otomatik nan manje ak nan-manje fanm k'ap pile sik.
★ wou wotè fanm k'ap pile a ka ogmante alokasyon an fanm k'ap pile nan yon pas sèl, epi diminye repete, ogmante efikasite.
★ moulen an ki fèt pou wou doub k ap deplase, pandan y ap bracket fanm k'ap pile fiks yo. Ankadreman an nan reglemante mouvman wou pou ajisteman ak materyèl fiks yo nan lòd yo ekipe aparèy manje diferan.
★ Koji yo nan fanm k'ap pile wou ak regilasyon wou adopte senk-plak kout pote boutey estatik-idrodinamik lwil pote fim, ki ak pi bon frigidité, ak satisfè bezwen nan lou loading fanm k'ap pile ak egzak fanm k'ap pile.
★ wou fanm k'ap pile ekipe wot gid idrostatik, deplase sansiblite (manje yon ti kras), ak antisismik pou evite mete.
★ AC konvètisè frekans yo itilize pou reglemante kontwòl vitès wou.
★ Transmisyon idwolik & règleman vitès stepless yo te adopte sou reglemante wou & fanm k'ap pile Dresser wou.
★ se sistèm nan awozaj ekipe ak mayetik séparation awozaj.
Main Aplikasyon:
Se moulen an sitou itilize pou nan-manje fanm k'ap pile nan sifas silendrik nan bag kalite-pati ak BEARINGS, ki dyamèt 10-200mm. Anplis, li ekipe ak oto-lanse-an inite, ak transfere ame sistèm idwolik & elektrik kontwòl. Se konsa, tankou fè lanse-nan fanm k'ap pile.
Done teknik:
Thru-feed | |
1) Manje dyamèt | 10-200mm |
2) Manje longè | 300mm |
Plonje manje | |
1) Manje dyamèt | 10-200mm |
2) Manje longè | 590mm |
Manje espesifikasyon wou | P500 * 600 * 305mm |
Regile espesifikasyon wou yo | P350 * 600 * 203mm |
Manje vitès wou | 1330r / min |
Regilasyon vitès wou (stepless) | 16-180r / min |
Woteling ang regilasyon wou | |
1) Nan plan vètikal | -2 ° ~ 4 ° |
2) Nan plan orizontal | 0 ° ~ 3 ° |
Manje min wou. kantite manje | 0.002mm |
Regilasyon wou min. kantite manje | 0.01mm |
Wotè nan mitan liy gri.wheel & reg.wheel travay r est | 290mm |
Pou t yon pouvwa machin | 41.47kw |
1) Manje motè wou | 37kw |
2) regilasyon motè wou | 3kw |
Dimansyon jeneral | 3500 * 1850 * 1720mm |
Pwa machin | sou 10000kg |
Presizyon machining | |
1) Roundness | 0.002mm |
2) Silendrikite | 0.005mm |
3) andirans sifas | Ra0.32um |
